齒軸機器視覺檢測方案_思普泰克智能制造科技有限公司


一：檢測內容及要求

檢測工件面積：

               整體直徑24.5*高度50mm的圓柱樣件的面積檢測

檢測內容：

               1:底部和頂部的內倒角和外倒角

               2:側面的整體高度和中間位置高度

               3:頂部圓的最大直徑和最小直徑

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量200-400件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

整體構成：尺寸：  900*800*1850  mm

型號:SP_302C

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19寸

4:工業相機: 4套,底部檢測邊緣倒角、頂部檢測邊緣倒角、側面檢測高度、背光

                     檢測內外直徑

5:工業鏡頭: 4套FA工業相機

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

二.1： 設備外觀3D立體圖

三：1 底部檢測方式

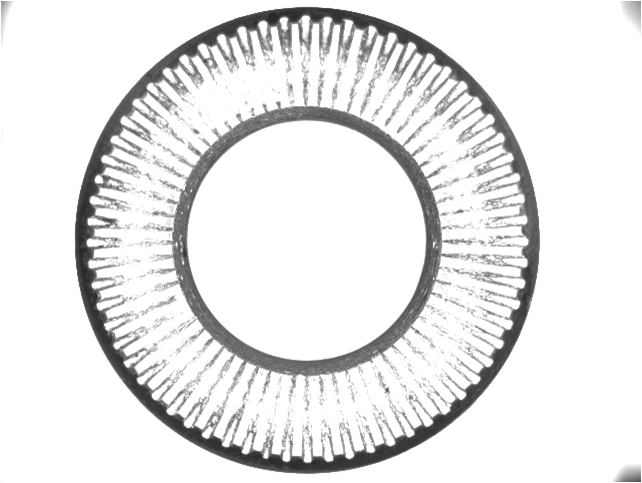

底部檢測良品分析圖:OK

三：2頂部檢測方式

頂部檢測良品分析圖:OK

三：3側面檢測方式

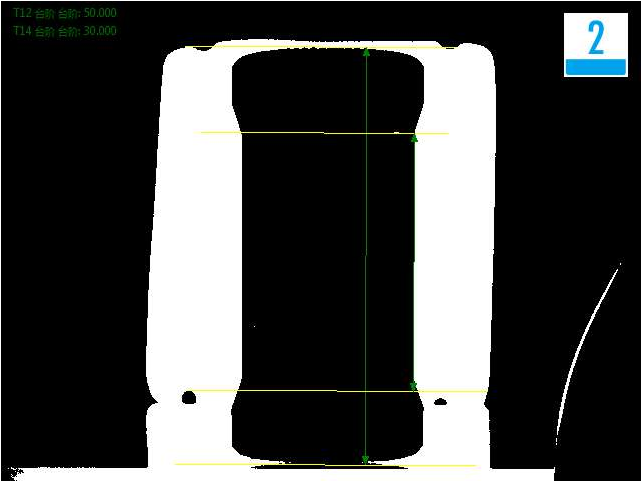

側面檢測良品分析圖:OK

三：3側面檢測方式

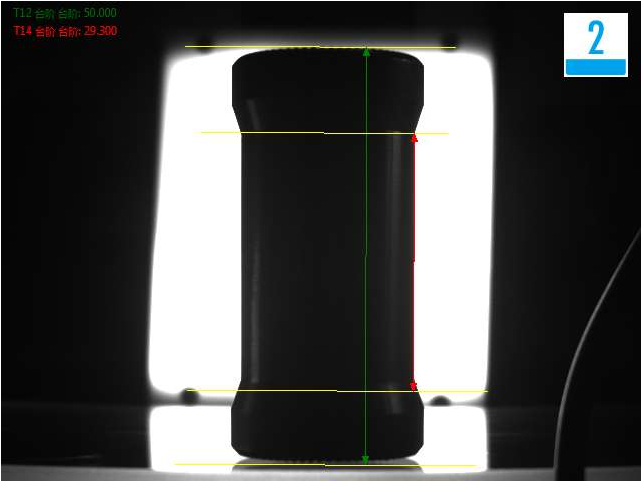

側面檢測高度不良品分析圖:NG

三：4頂部背光檢測方式

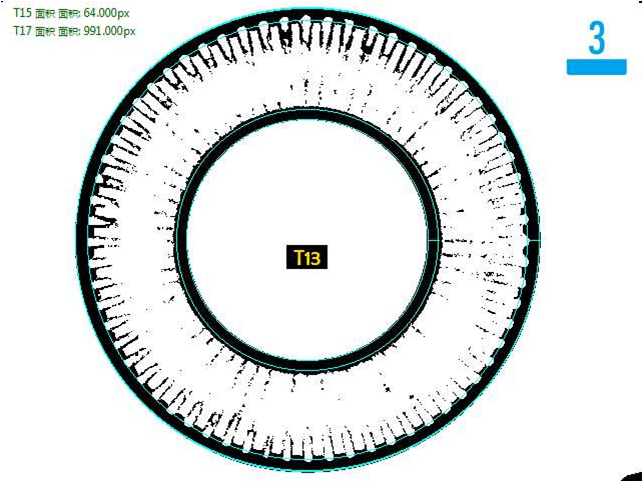

背光檢測良品分析圖:OK

三：4頂部背光檢測方式

背光檢測內直徑不良品分析圖:NG

四.系統安裝要求:

設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：     交流220V，50Hz，  耗電＜1KVA

以上就是齒軸機器視覺檢測方案，安徽思普泰克智能制造科技有限公司研發的軸承自動化視覺檢測設備可應用于，精密五金沖壓件外觀檢測,五金產品缺陷篩選等。如咨詢軸承自動化視覺檢測設備價格商務咨詢：178-5603-5060（微信同號）
