指紋環機器視覺檢測方案_思普泰克智能制造科技有限公司


一：檢測內容及要求

檢測工件面積：

               整體高度16.78*8.53*1.07mm的樣件的面積檢測

檢測內容：

               1:底部背光檢測內孔長度、寬度

               2:底部正光檢測中圈寬度

                 3:側面背光檢測中圈長度、側面厚度、掛邊厚度

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量100-150件(手工上料的送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

整體構成：尺寸：  900*800*1850  mm

型號:SP_302C

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19寸

4:工業相機: 3套,底部檢測一個正光、一個背光。側面一個背光

5:工業鏡頭: 3套FA工業相機

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

二.1： 設備外觀3D立體圖

三：1 底部背光檢測方式

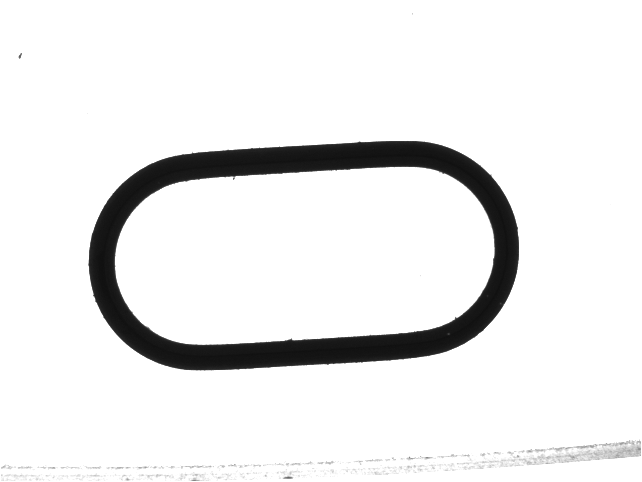

底部檢測效果原圖:

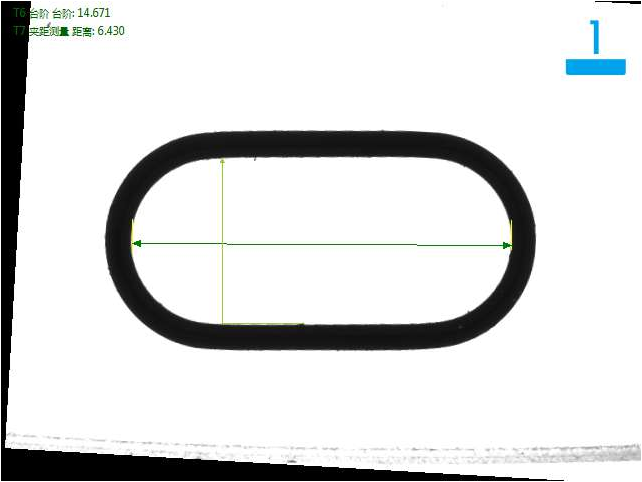

三：1 底部背光檢測方式

底部檢測良品分析圖:OK

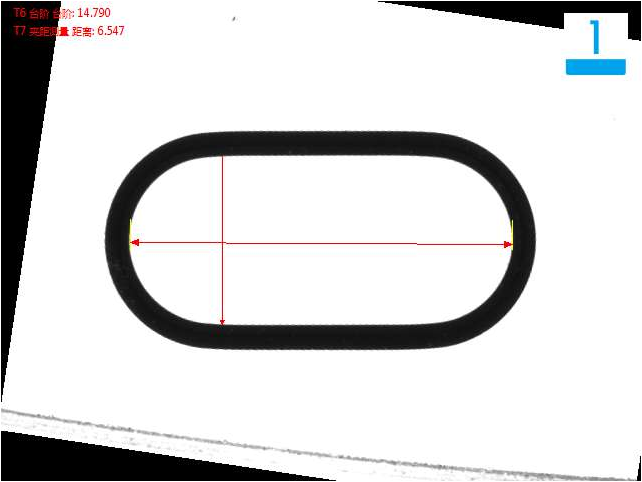

三：1 底部背光檢測方式

底部檢測不良品分析圖:NG

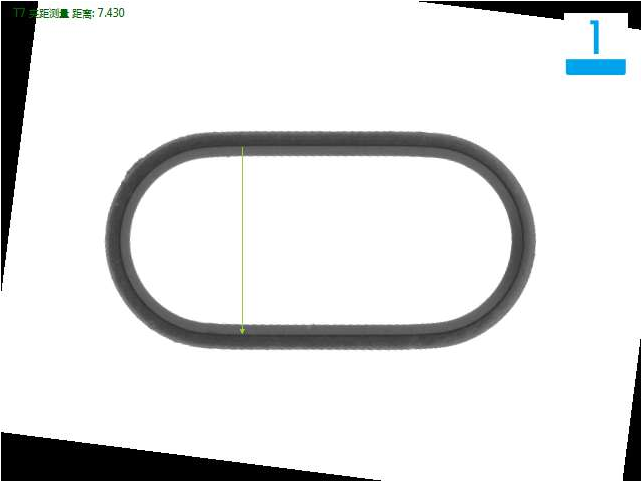

三：2底部正光檢測方式

底部檢測中圈寬度良品分析圖:OK

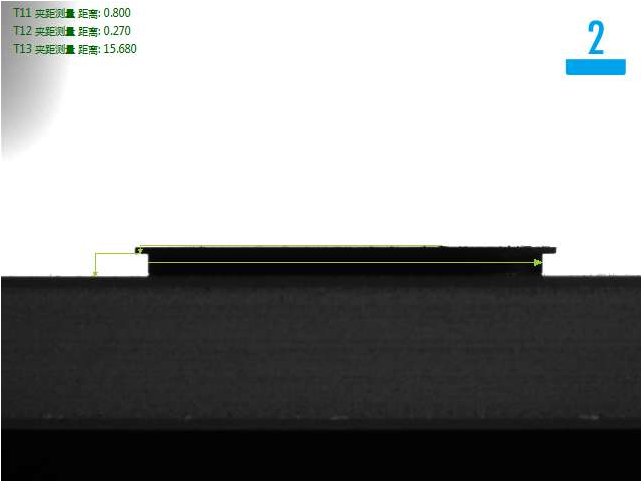

三：3側面背光檢測方式

側面檢測良品分析圖:OK

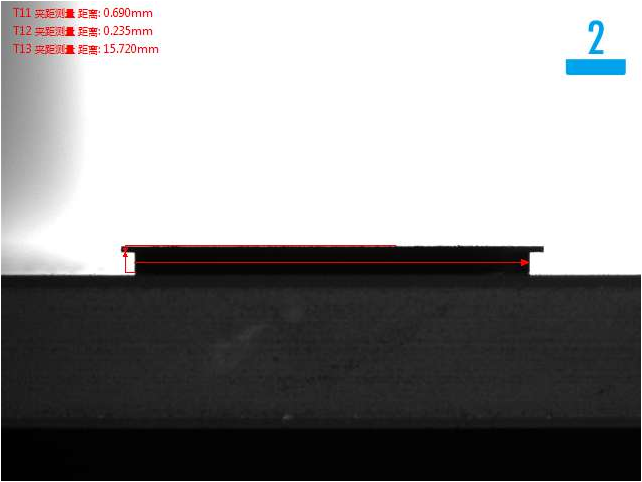

三：3側面背光檢測方式

側面檢測不良品分析圖:NG

四.系統安裝要求:

設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：     交流220V，50Hz，  耗電＜1KVA

以上就是指紋環機器視覺檢測方案_，詳細了解歡迎咨詢思普泰克http://www.gtsnsoft.com.cn/
