陶瓷是生活和生產不可缺少的材料,陶瓷的缺陷會嚴重影響陶瓷的質量,陶瓷圓環和方形陶瓷管因體積小、批量大給生產過程中的檢測帶來較大的難度。傳統的陶瓷零件檢測依靠人工肉眼檢測,檢測效率低、穩定性差、容易出現誤檢和漏檢現象。

　　近年來,基于聲光電等的無損檢測方法在陶瓷缺陷檢測中引起了高度關注。安徽思普泰克采用機器視覺的辦法,針對陶瓷圓環或方形陶瓷管的缺陷檢測。

       最大尺寸長4mm*寬4mm*高2mm的產品的外觀檢測

序號	檢測位置	檢測方式	是否可檢	備注
1	多金	正光檢測	可檢
2	鍵合指短	正光檢測	可檢
3	漏瓷	正光檢測	可檢
4	鍵合指毛刺	正光檢測	不可檢	特征輕微，產品本身干擾大
5	無環	正光檢測	可檢
6	不通	正光檢測	可檢
7	崩瓷	正光檢測	可檢
8	臟污	正光檢測	不可檢	特征不明顯，無法過濾
9	環偏	正光檢測	不可檢	受打光影響，無法檢測

注明：安徽思普泰克生產的視覺CCD檢測自動化設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。

二、設備組成及主要機構



設備型號：SP-T300非標定制機          外形尺寸：900*800*1850mm

         組成部件清單：

序號	部件名稱	規格型號	數量	備注
1	視覺檢測軟件	SIPOTEK	1套	數據可上傳
2	工業電腦	SIPOTEK定制	1套
3	顯示器	PHILIPS  19”液晶顯示器	1臺
4	工業相機	SONY工業相機	2套
5	相機調節伺服模組	SIPOTEK定制	2套
6	工業鏡頭	FA高清光學工業鏡頭	2套
7	光源	定制光學自適應光源	2套
8	檢測平臺	專業光學玻璃載臺	1套
9	伺服電機	松下·PANASONIC	1套
10	控制系統	SIPOTEK定制	1套
11	PLC運動協作	松下·PANASONIC	1套

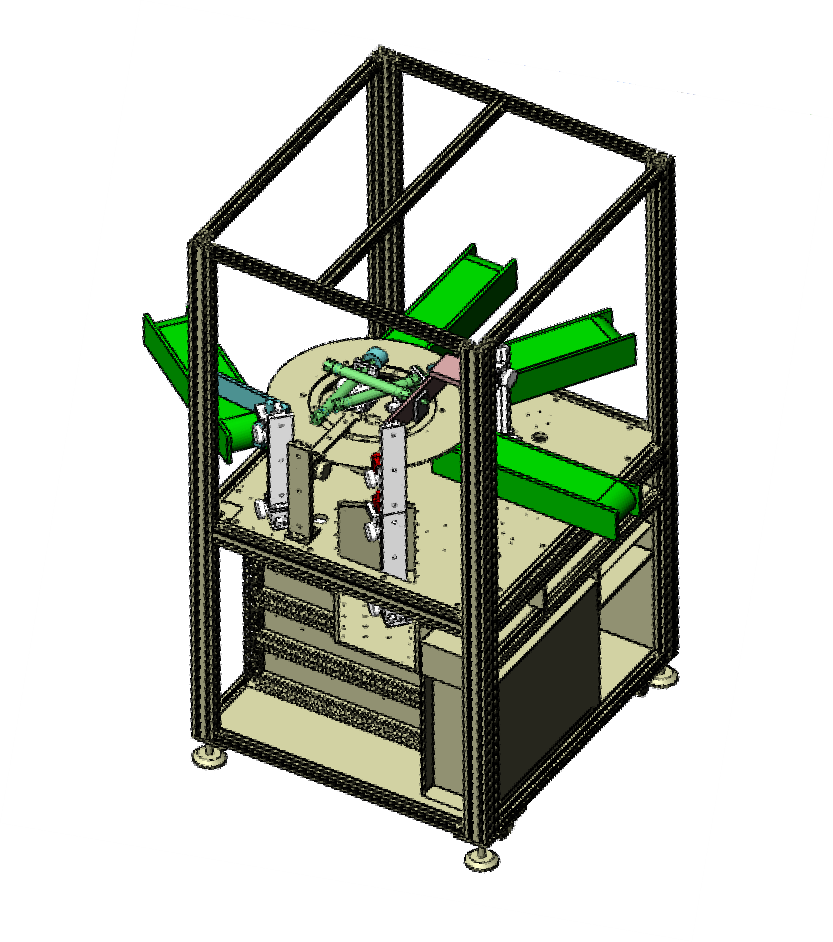

視覺CCD檢測自動化設備外觀3D立體圖


三、樣件測試圖片

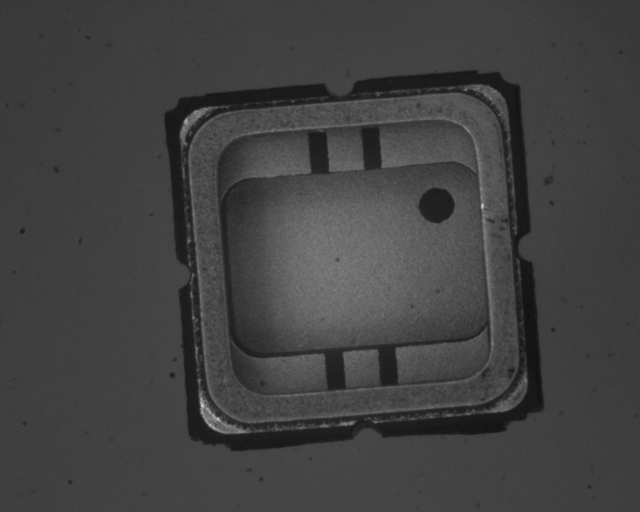

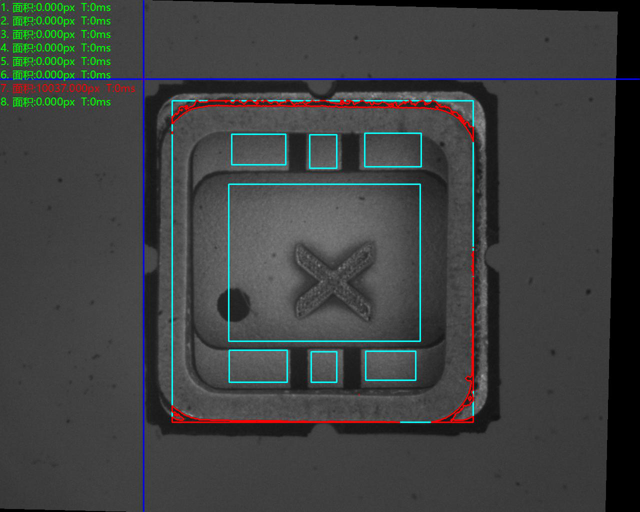

頂部正光檢測原圖：

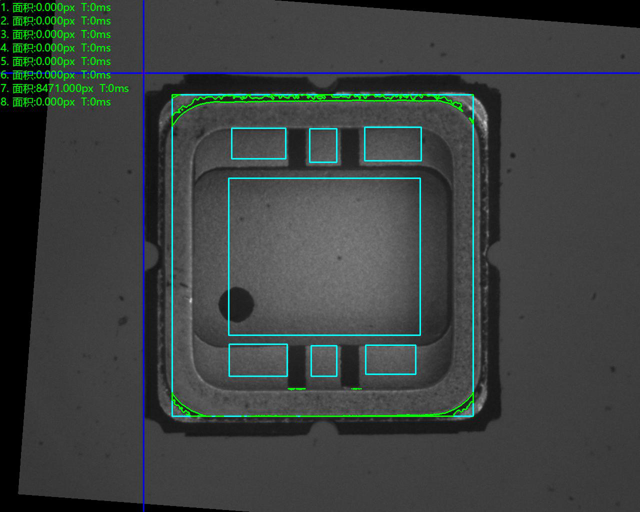

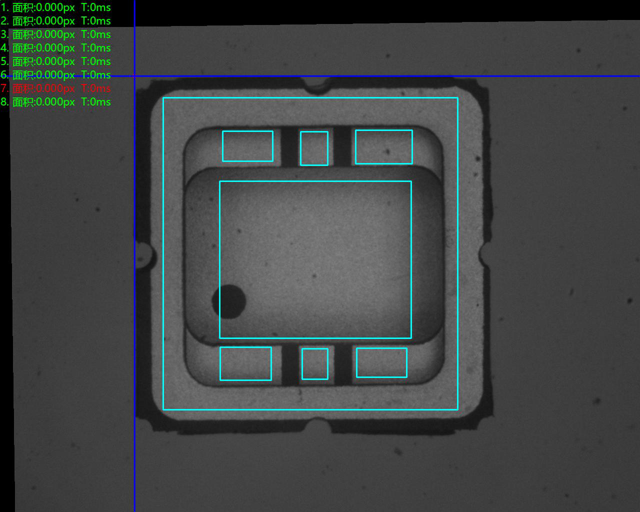

底部正光檢測良品分析圖：OK

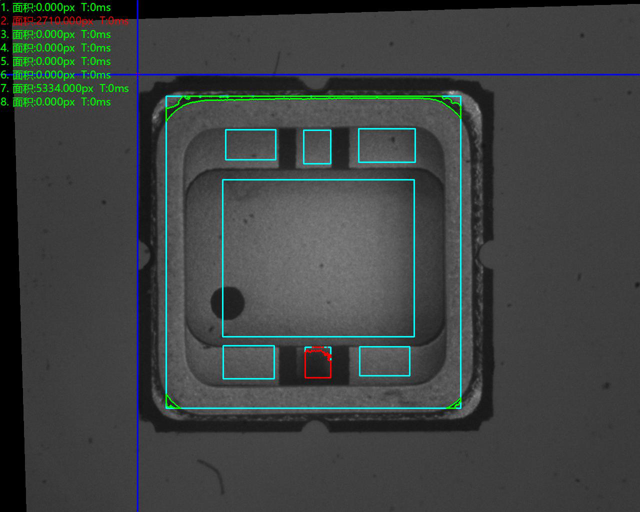

底部正光檢測不良品分析圖：NG      不良特征： 不通      分析結果：可檢



底部正光檢測不良品分析圖：NG      不良特征： 無環      分析結果：可檢

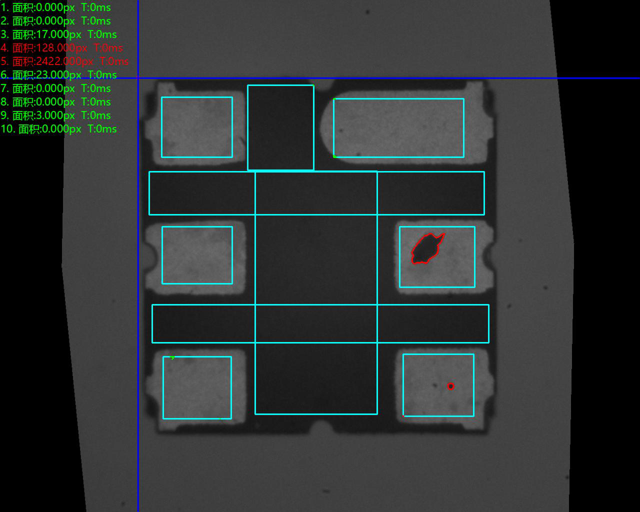

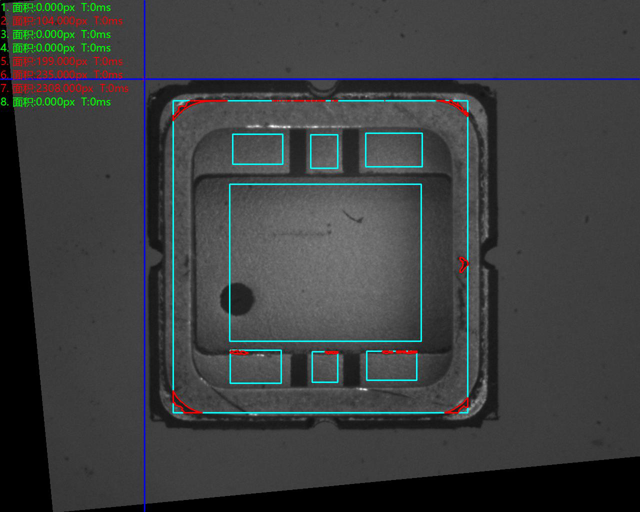

底部正光檢測不良品分析圖：NG      不良特征：環偏      分析結果：可檢

底部正光檢測不良品分析圖：NG      不良特征：鍵合指短      分析結果：可檢

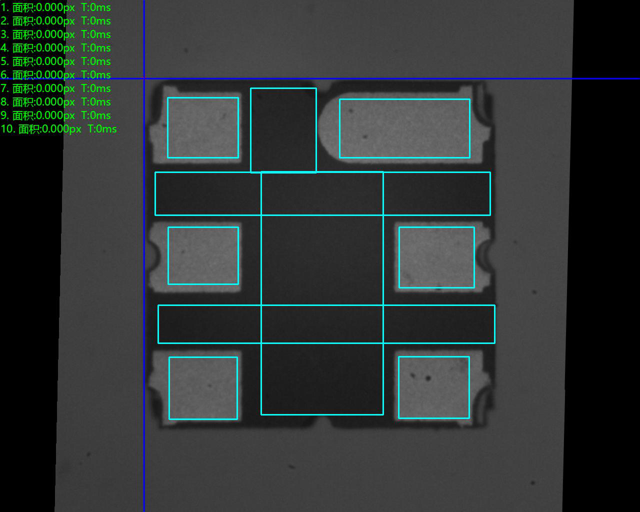

底部正光檢測良品分析圖：OK

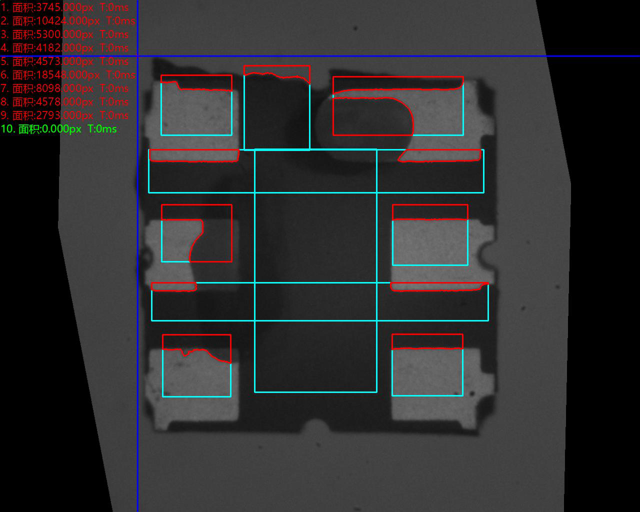

底部正光檢測不良品分析圖：NG      不良特征：多瓷      分析結果：可檢

底部正光檢測不良品分析圖：NG      不良特征：多金      分析結果：可檢

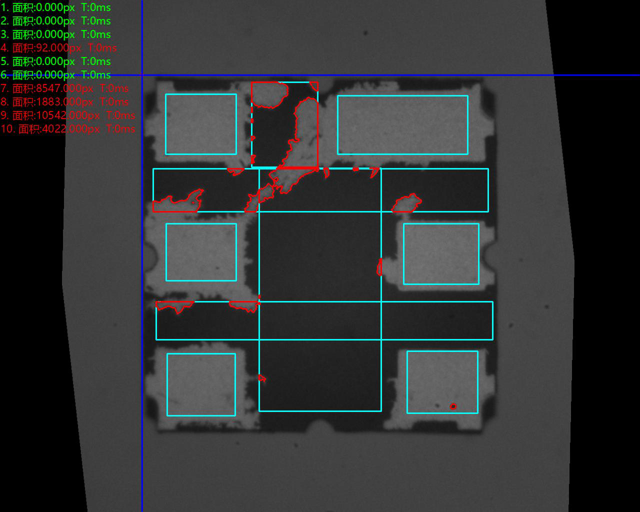

底部正光檢測不良品分析圖：NG      不良特征：臟污      分析結果：可檢



四、視覺CCD檢測自動化設備安裝要求


設備放置的檢測空間:  安裝思普泰克視覺檢測系統的標準整體檢測設備，需要保證有足夠的空間以安裝設備。



環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：        交流220V，50Hz，  耗電＜1KVA。
