五金配件檢測設備自動化檢測外觀案例!

作者 : 安徽思普泰克發布時間 : 2020-04-07 瀏覽 : 144 次
五金配件檢測設備自動化檢測外觀,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量 不低于150件(取決于產品送料速度)。
一、檢測內容及要求

檢測內容:
       最大尺寸直徑28mm*高8mm的產品的外觀檢測

序號

檢測位置

檢測方式

是否可檢


1 內底部壓傷 底部正光檢測 明顯缺陷可檢
2 內底部梅花(有無) 底部正光檢測 可檢
3 內底部梅花(缺損) 底部正光檢測 可檢
4 頂部壓傷 頂部正光檢測 明顯缺陷可檢
5 柱身高度 側面背光檢測 可檢
6 最大外圈(翻邊)高度 側面背光檢測 可檢
7 總高、柱身尺寸 側面背光檢測 可檢
8 最大直徑(最大外圈) 頂面背光檢測 可檢

五金配件檢測設備自動化檢測外觀,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量 不低于150件(取決于產品送料速度)。

樣品圖:

五金配件檢測設備自動化檢測外觀

設備外觀3D立體圖

五金配件檢測設備自動化檢測外觀
二、設備組成及主要機構

設備型號:SP-T300標準設備          外形尺寸:900*800*1850mm
         組成部件清單:
序號 部件名稱 規格型號 數量
1 視覺檢測軟件 SIPOTEK 1套
2 工業電腦 SIPOTEK定制 1套
3 顯示器 PHILIPS  19”液晶顯示器 1臺
4 工業相機 Barsler工業相機 6套
5 相機調節模組 SIPOTEK定制 6套
6 工業鏡頭 FA高清光學工業鏡頭 6套
7 光源 定制光學自適應光源 6套
8 檢測平臺 專業光學玻璃載臺 1套
9 伺服電機 松下·PANASONIC 1套
10 控制系統 SIPOTEK定制 1套
11 PLC運動協作 松下·PANASONIC 1套
三、樣件測試圖片:

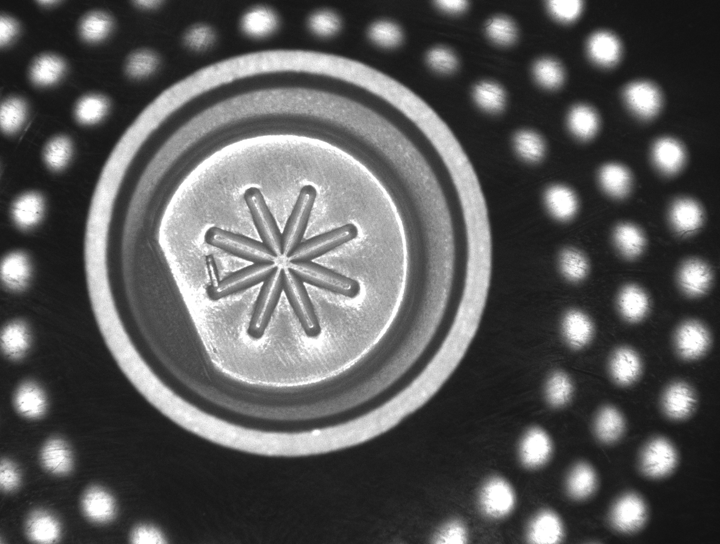

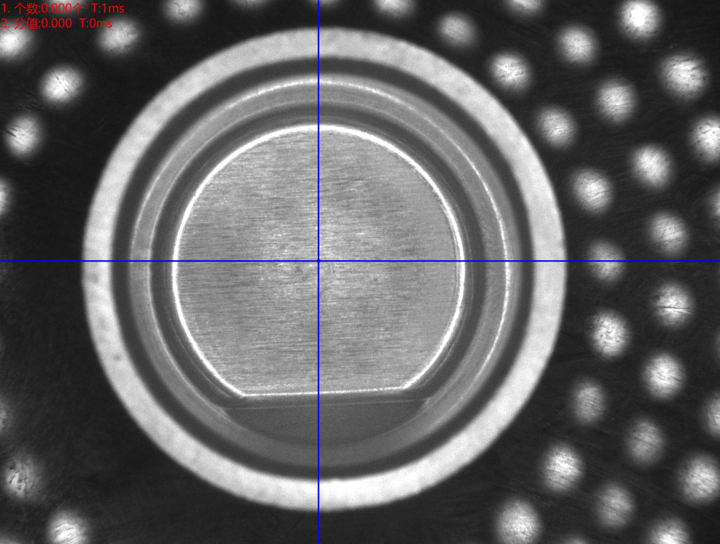

底部正光檢測原圖:

五金配件檢測設備自動化檢測外觀

底部正光檢測良品分析圖:OK

五金配件檢測設備自動化檢測外觀

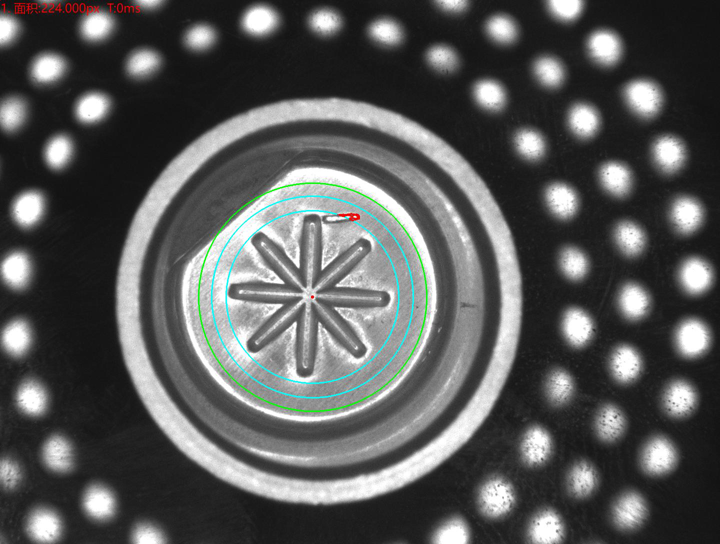

底部正光檢測不良品分析圖:NG      不良特征: 內底部壓傷      分析結果:可檢

五金配件檢測設備自動化檢測外觀

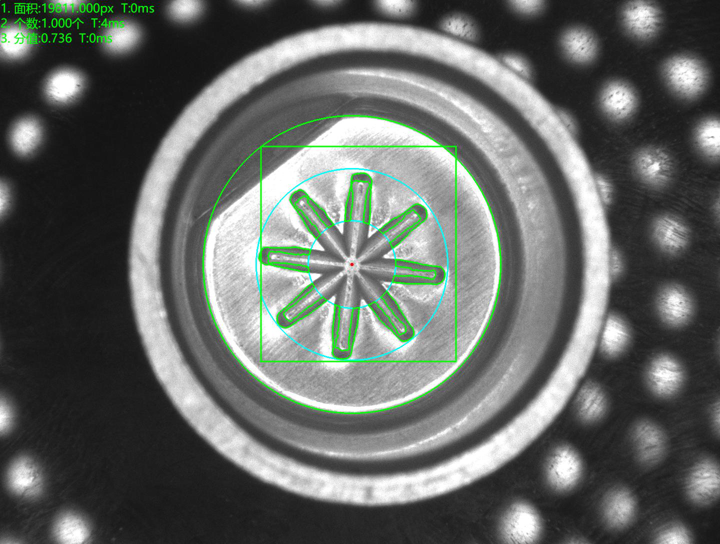

底面正光檢測良品分析圖:OK

五金配件檢測設備自動化檢測外觀

底面正光檢測不良品分析圖:NG      不良特征: 梅花不全     分析結果:可檢

五金配件檢測設備自動化檢測外觀

底面正光檢測不良品分析圖:NG      不良特征: 無梅花      分析結果:可檢

底面正光檢測不良品分析圖


頂面正光檢測良品分析圖:OK

頂面正光檢測良品分析圖

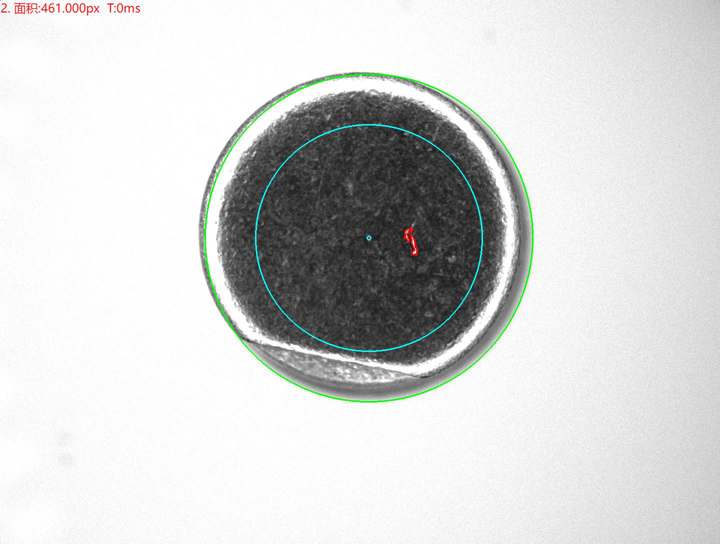

頂面正光檢測不良品分析圖:NG      不良特征:壓傷       分析結果:可檢

頂面正光檢測不良品分析圖

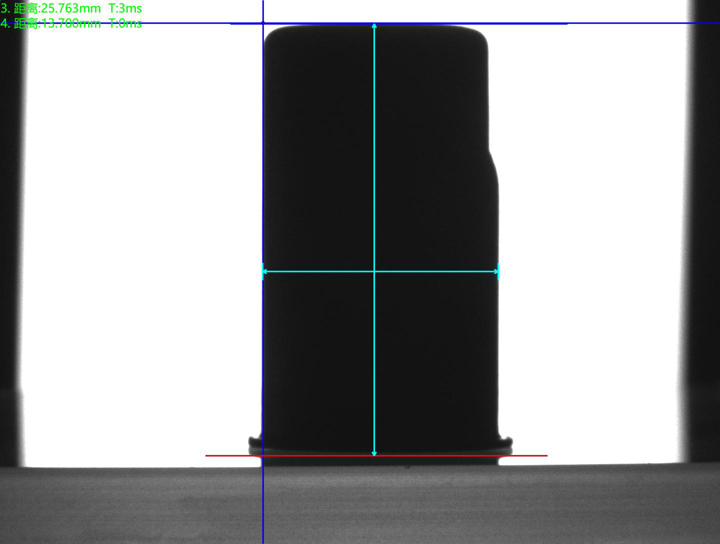

側面背光檢測良品分析圖:OK

側面背光檢測良品分析圖

側面背光檢測不良品分析圖:NG      不良特征: 裂盒      分析結果:可檢

側面背光檢測不良品分析圖

側面背光檢測良品分析圖:OK

側面背光檢測良品分析圖

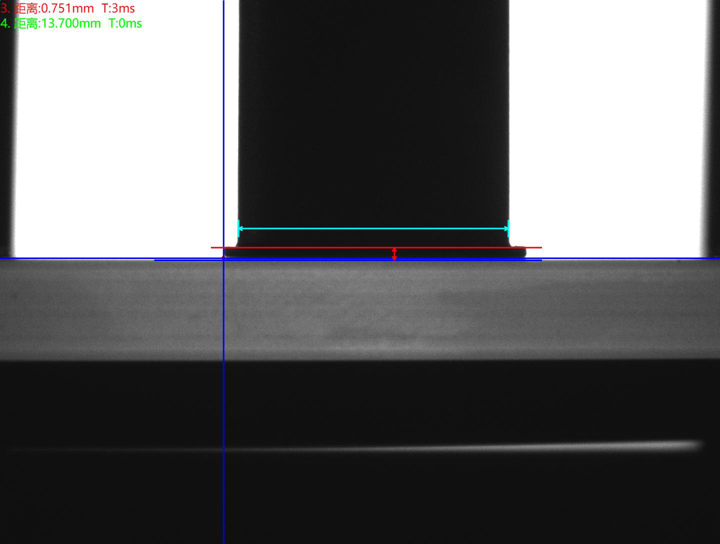

側面背光檢測不良品分析圖:NG      不良特征: 尺寸不良     分析結果:可檢

側面背光檢測不良品分析圖

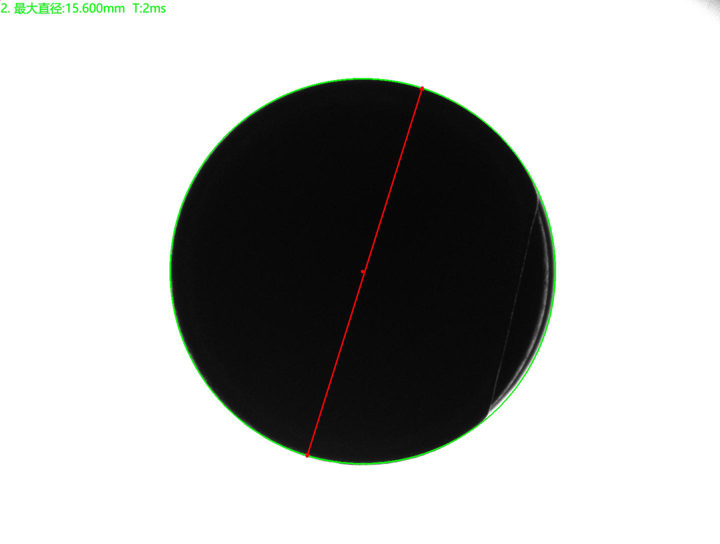

側面背光檢測良品分析圖:OK

側面背光檢測良品分析圖

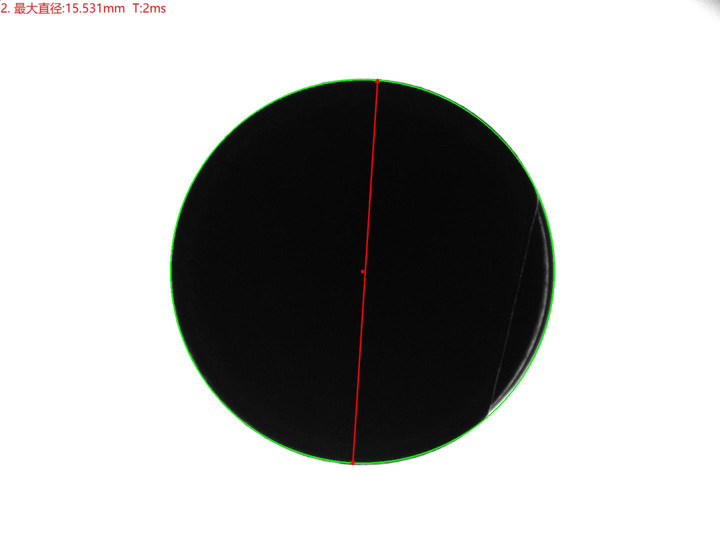

側面背光檢測不良品分析圖:NG      不良特征: 尺寸不良     分析結果:可檢

側面背光檢測不良品分析圖

安徽思普泰克智能制造科技有限公司是一家機器視覺廠商成立以來,一直致力于圖像技術及機器視覺的研發和制造,現有機器視覺系統高級研發人員,工業自動化工程師等70多名。是一家專業的視覺檢測設備廠家, 公司主要技術核心骨干人員來自于華為,比亞迪,富士康等一流制造業企業,具有多年的軟件設計,視覺及圖像比對技術,工業自動化等方面成熟經驗。聯系電話;134-1097-1778
