沖壓件外觀檢測設備檢測金屬外觀方案！
作者 : 安徽思普泰克發布時間 : 2022-10-17 瀏覽 : 306 次
注明：沖壓件外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
商務咨詢：178-5603-5060（微信同號）
一、檢測內容及要求
檢測內容：
注明：沖壓件外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 大端面尾釘 | 底部正光檢測 | 可檢 |
|
| 2 | 大端面未做倒角 | 底部正光檢測 | 可檢 |
|
| 4 | 大端面披鋒、夾傷 | 底部正光檢測 | 可檢 |
|
| 5 | 切削不良 | 頂部正光檢測 | 可檢 |
|
| 6 | 外徑夾傷導致端面變形 | 側面正光檢測 | 可檢 | 處在兩相機視野夾角位置不可檢 |
| 7 | 外徑粗糙 | 側面正光檢測 | 可檢 |
注明：沖壓件外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
二、設備組成及主要機構

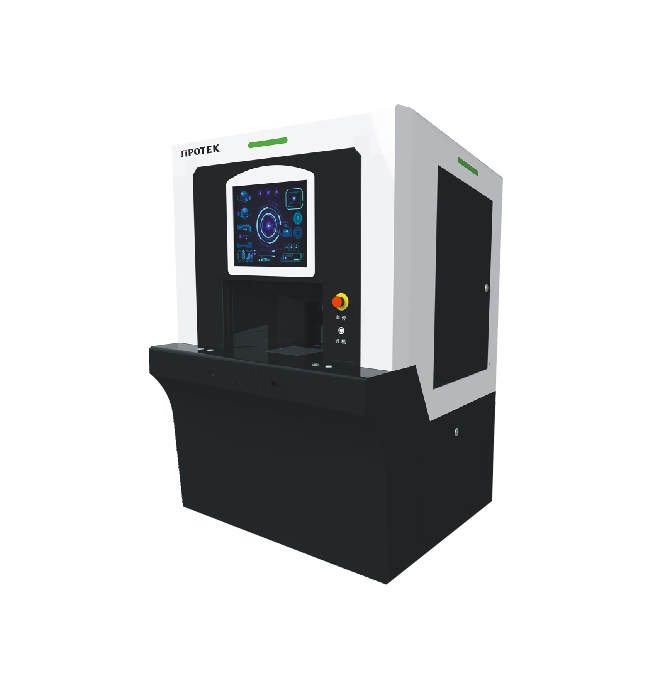

設備型號：SP-T300云盤檢測設備 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 | 數據可上傳 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
|
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
|
| 4 | 工業相機 | SONY工業相機 | 5套 |
|
| 5 | 相機調節模組 | SIPOTEK定制 | 5套 |
|
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 5套 |
|
| 7 | 光源 | 定制光學自適應光源 | 6套 |
|
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
|
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
|
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
|
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |
|

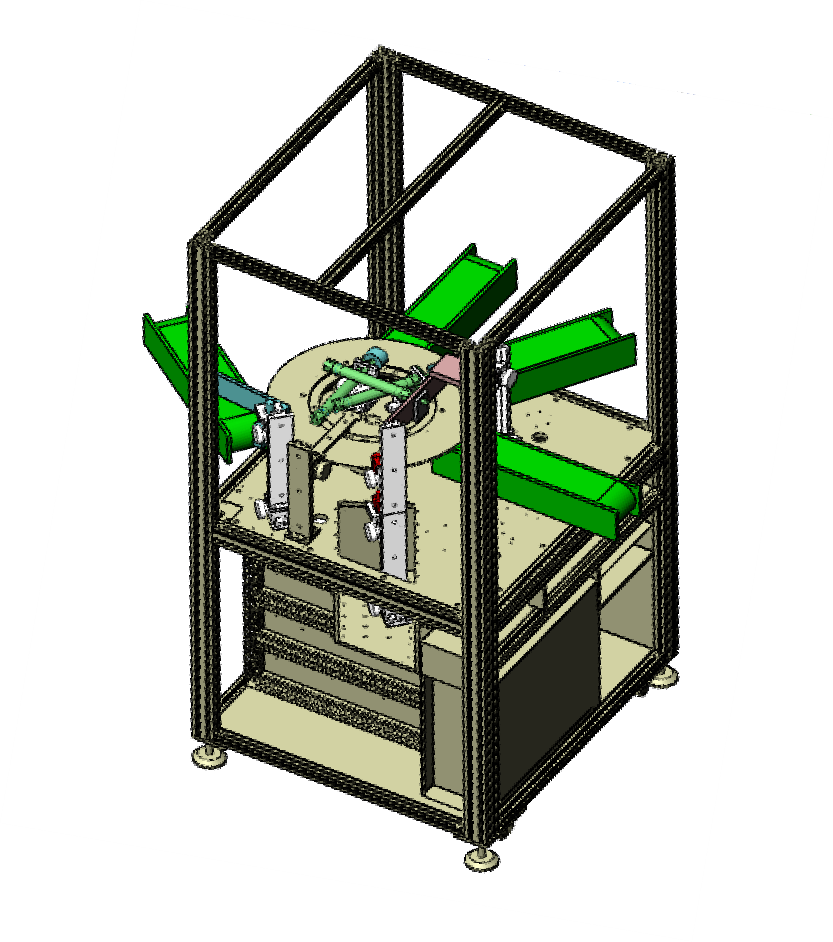

沖壓件外觀檢測設備外觀3D立體圖
三、樣件測試圖片:

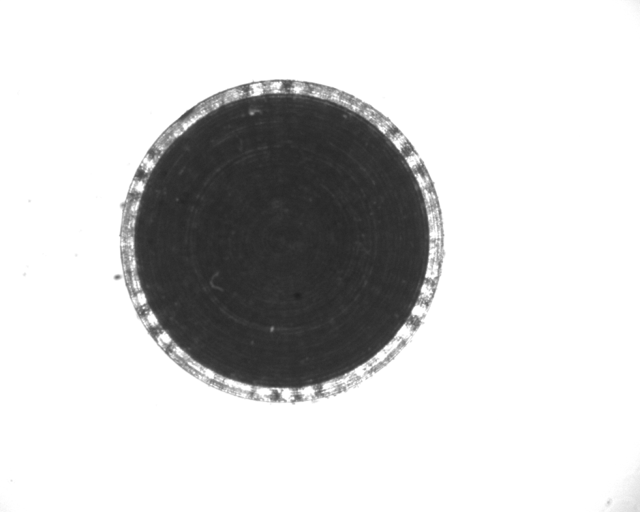

底部正光檢測原圖：

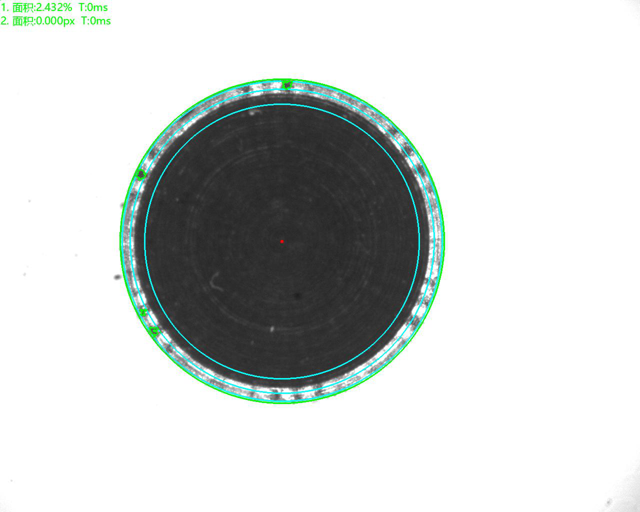

底部正光檢測良品分析圖：OK

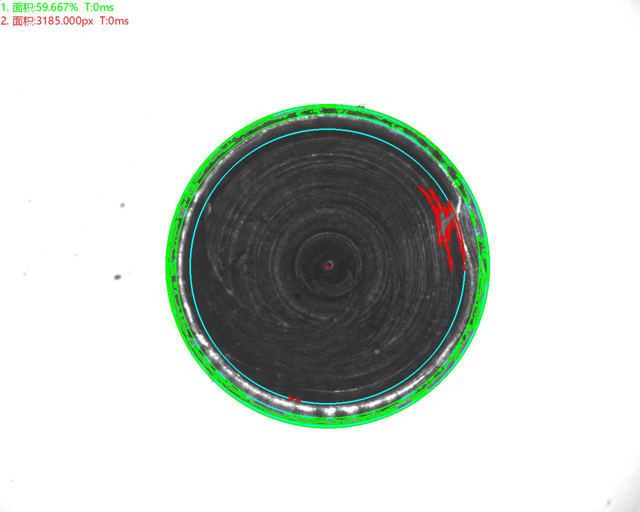

底部正光檢測不良品分析圖：NG 不良特征： 大端面夾傷 分析結果：可檢

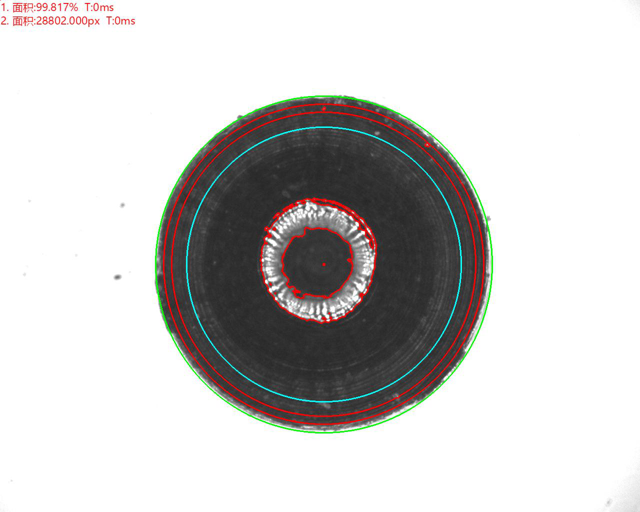

底部正光檢測不良品分析圖：NG 不良特征： 大端面尾釘 分析結果：可檢

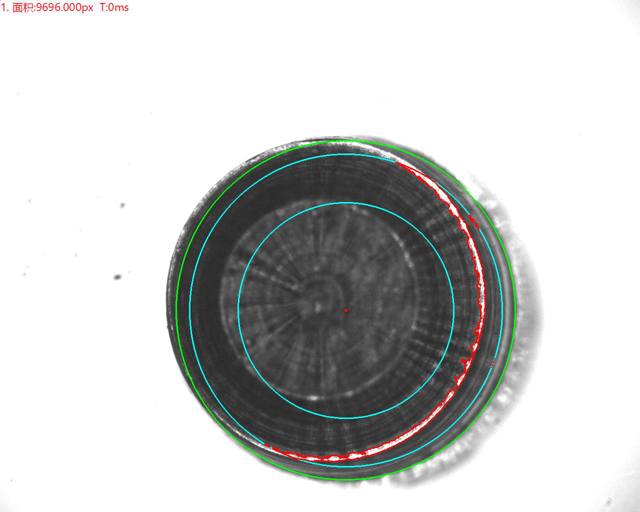

底部正光檢測不良品分析圖：NG 不良特征： 未做倒角 分析結果：可檢
三、樣件測試圖片:
底部正光檢測原圖：
底部正光檢測良品分析圖：OK
底部正光檢測不良品分析圖：NG 不良特征： 大端面夾傷 分析結果：可檢
底部正光檢測不良品分析圖：NG 不良特征： 大端面尾釘 分析結果：可檢
底部正光檢測不良品分析圖：NG 不良特征： 未做倒角 分析結果：可檢
頂部正光檢測良品分析圖：OK
頂部正光檢測不良品分析圖：NG 不良特征： 切削不良 分析結果：可檢
側面正光檢測良品分析圖：OK
側面正光檢測良品分析圖：OK
側面正光檢測不良品分析圖：NG 不良特征： 外徑夾傷 分析結果：可檢
側面正光檢測良品分析圖：OK
側面正光檢測不良品分析圖：NG 不良特征： 外徑粗糙 分析結果：可檢
