軸承自動化視覺檢測設備檢測螺母外觀方案

作者 : 安徽思普泰克發布時間 : 2022-10-17 瀏覽 : 274 次
注明:軸承自動化視覺檢測設備,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量 不低于150件(取決于產品送料速度)
商務咨詢:178-5603-5060(微信同號)
一、檢測內容及要求

檢測內容:
      產品的外觀、尺寸檢測

序號

檢測位置

檢測方式

是否可檢

備注

1       頂部焊點不良 頂部正光檢測 可檢99.9%

2       頂部圓盤缺陷 頂部正光檢測 可檢99.9%

3       側面高度 側部背光檢測 可檢99.9%

4       檢測螺牙有無 45度正光檢測 可檢99.9%

5       斜牙 底面背光檢測 可檢99.9%

6       爛牙 側面背光檢測 可檢50% 孔內中間段爛牙無法打光呈現
注明:以上檢測項目,均需在影像下清晰可見才能檢測。
檢測效率:每分鐘檢測數量 不低于150件(取決于產品送料速度)。

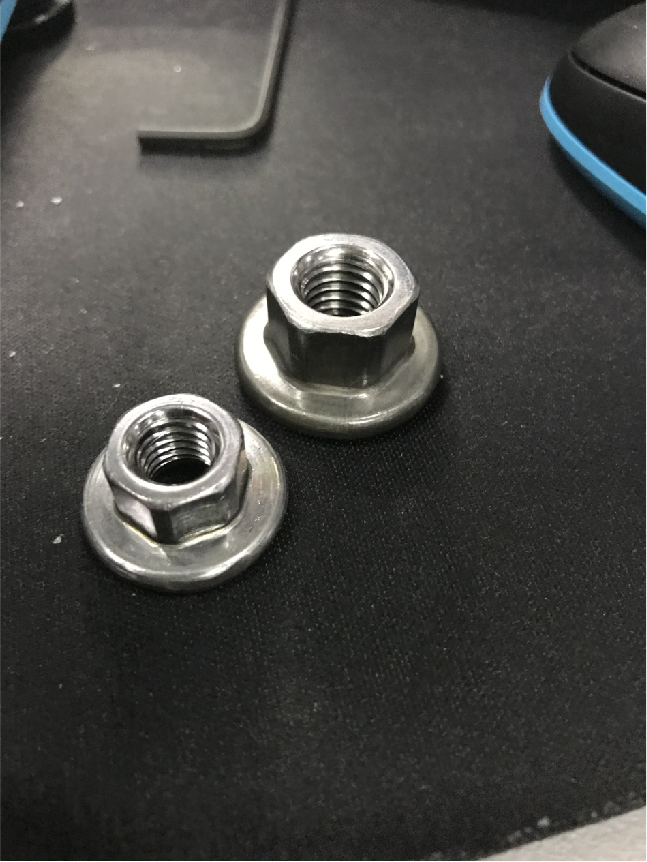

樣品圖:
軸承自動化視覺檢測設備

設備外觀3D立體圖

軸承自動化視覺檢測設備


二、設備組成及主要機構

設備型號:SP-T300標準設備          外形尺寸:900*800*1850mm
         組成部件清單:
序號 部件名稱 規格型號 數量
1 視覺檢測軟件 SIPOTEK 1套
2 工業電腦 SIPOTEK定制 1套
3 顯示器 PHILIPS  19”液晶顯示器 1臺
4 工業相機 Barsler工業相機 5套
5 相機調節模組 SIPOTEK定制 5套
6 工業鏡頭 FA高清光學工業鏡頭 5套
7 光源 定制光學自適應光源 5套
8 檢測平臺 專業光學玻璃載臺 1套
9 伺服電機 松下·PANASONIC 1套
10 控制系統 SIPOTEK定制 1套
11 PLC運動協作 松下·PANASONIC 1套
三、樣件測試圖片:

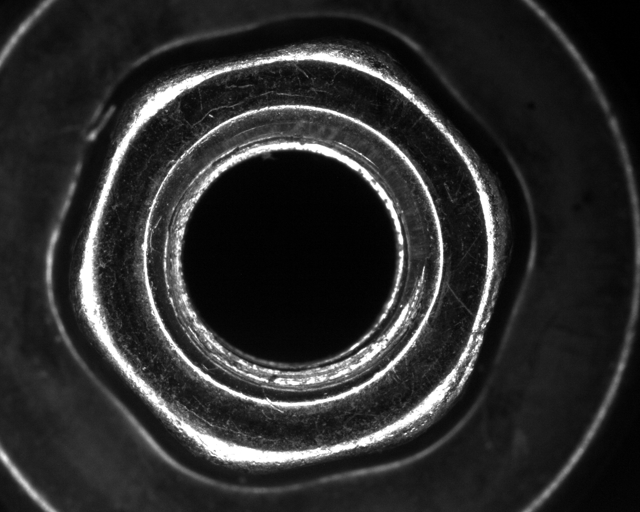

頂部正光檢測原圖:

頂部正光檢測原圖

頂部正光檢測良品分析圖:OK

頂部正光檢測原圖

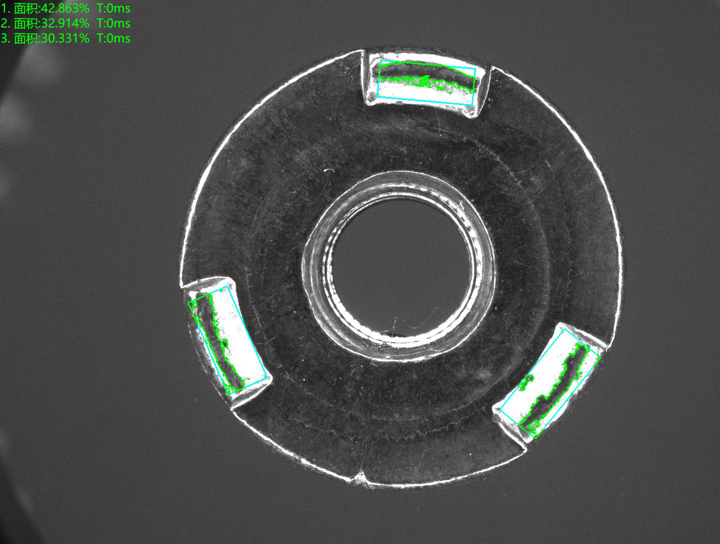

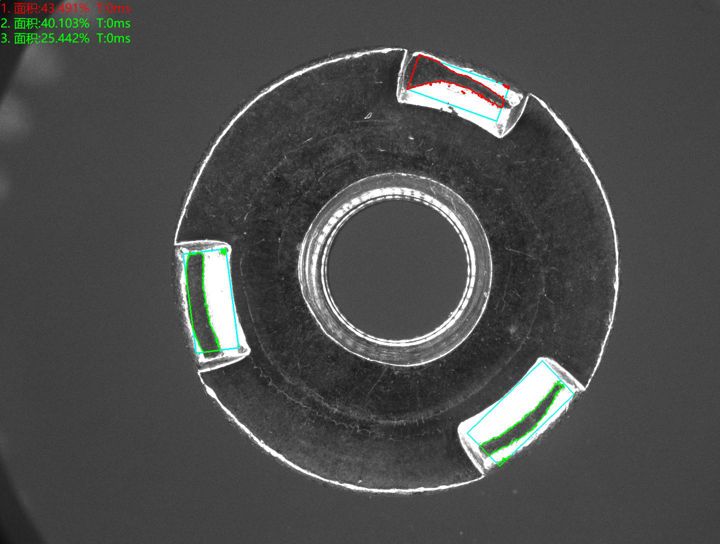

頂部正光檢測不良品分析圖:NG         不良原因:焊點不良

軸承自動化視覺檢測設備

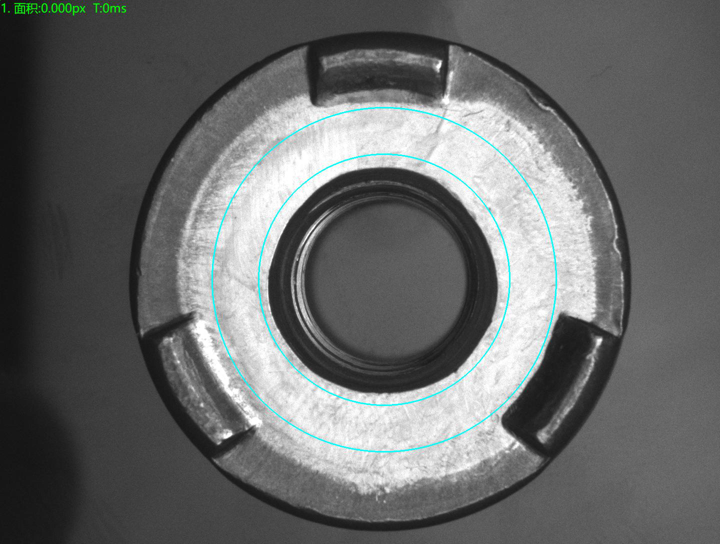

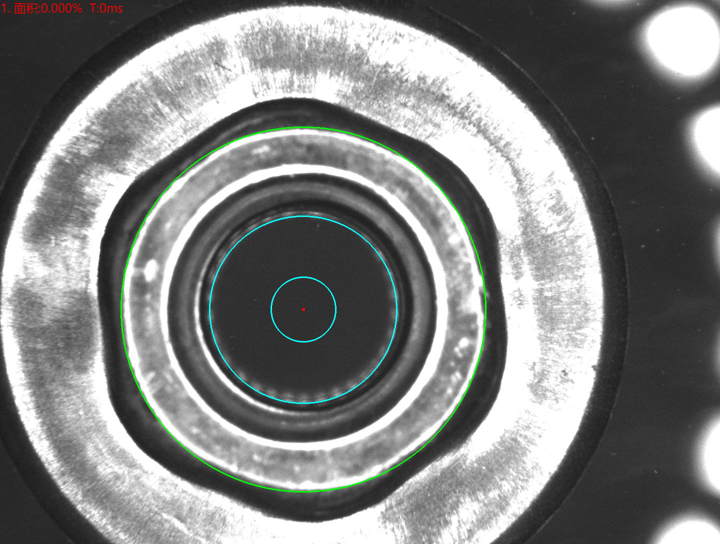

頂部正光檢測良品分析圖:OK

軸承自動化視覺檢測設備

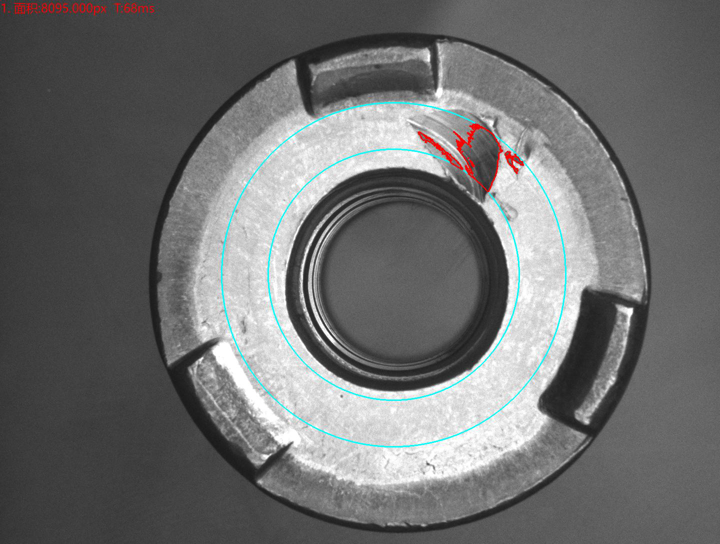

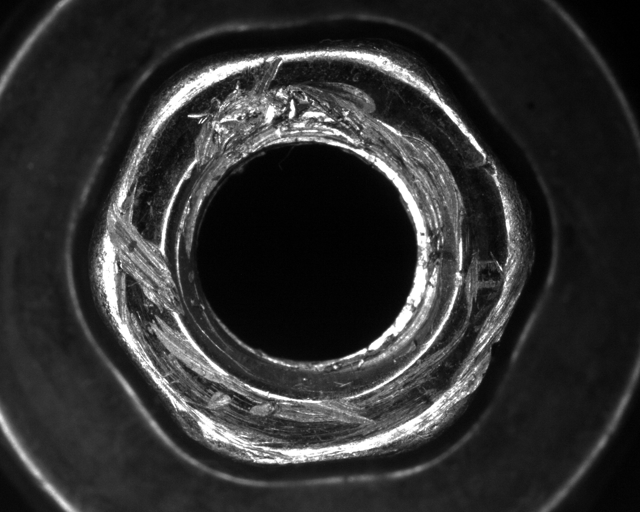

頂部正光檢測不良品分析圖:NG         不良原因:圓盤缺陷

軸承自動化視覺檢測設備

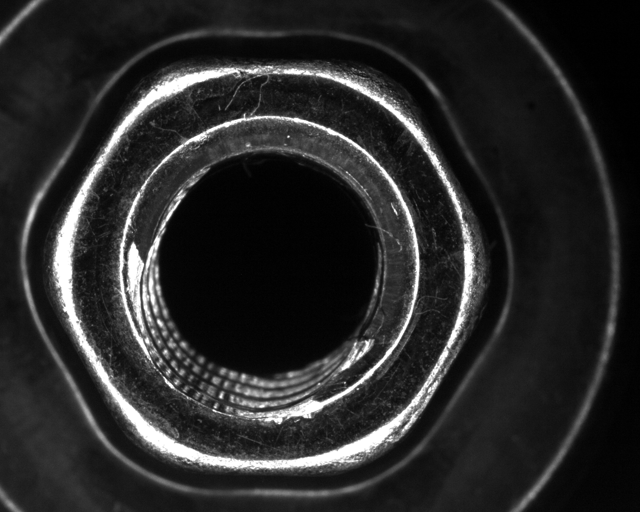

45度頂部正光檢測原圖:

軸承自動化視覺檢測設備

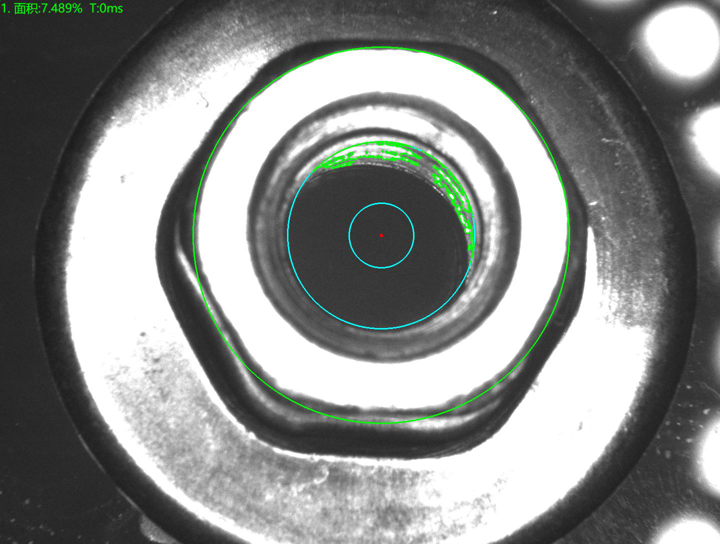

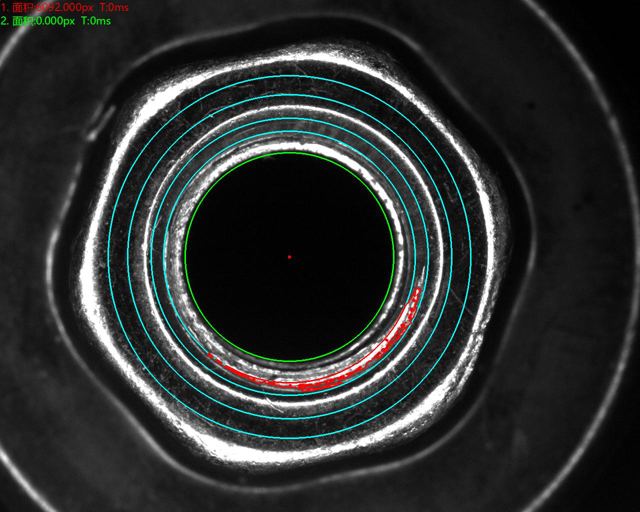

45度頂部正光檢測不良品分析圖:NG         不良原因:無牙

軸承自動化視覺檢測設備

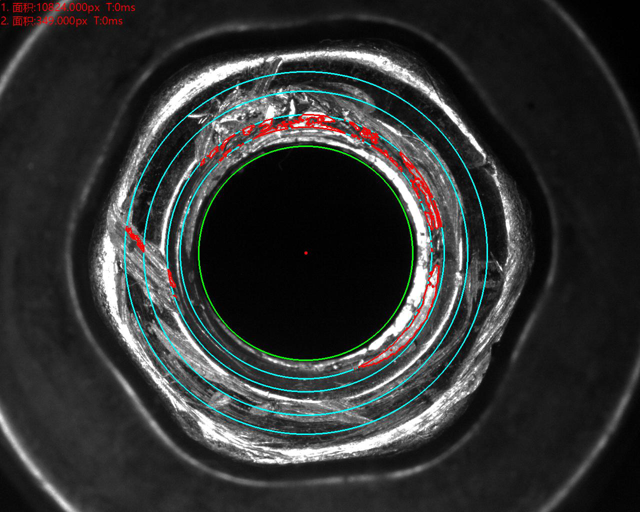

底部正光檢測不良品分析圖:NG         不良原因:斜牙

軸承自動化視覺檢測設備軸承自動化視覺檢測設備

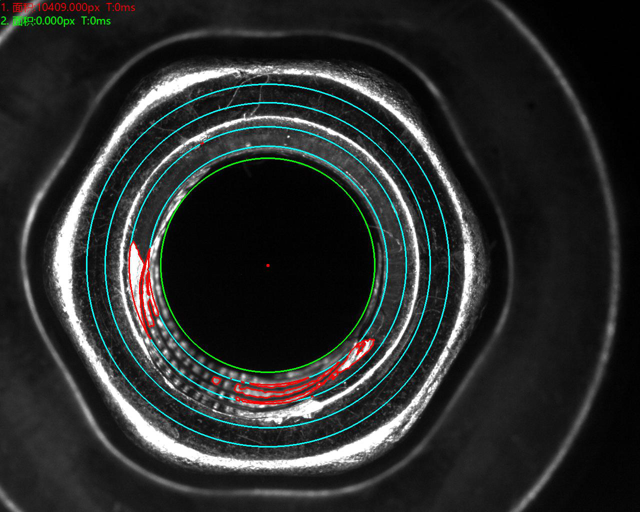

 底部正光檢測不良品分析圖:NG         不良原因:斜牙

軸承自動化視覺檢測設備軸承自動化視覺檢測設備

底部正光檢測不良品分析圖:NG         不良原因:爛牙

軸承自動化視覺檢測設備軸承自動化視覺檢測設備


四、軸承自動化視覺檢測設備安裝要求:
設備放置的檢測空間:  安裝思普泰克視覺檢測系統的標準檢測設備,需要保證有足夠的空間以安裝設備。

環境溫度: 0-50攝氏度;
空氣濕度: 90% RH以下;
電子干擾: 為設備提供電子干擾較小的地方。
電源:        交流220V,50Hz,  耗電<1KVA。
