外觀檢測設備檢測金屬片外觀不良方案

作者 : 思普泰克智能制造發布時間 : 2020-01-13 瀏覽 : 179 次
注明:外觀檢測設備,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量 不低于150件(取決于產品送料速度)。
一、檢測內容及要求

檢測內容:
       產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢 備注
1 壓傷 正光 可檢



2 凹陷 正光 可檢


3




4 臟污

不可檢 和樣件本身色差相近
5 印字不良

不可檢 樣件沒辦法區分正反面,字符可能存在四個位置


注明:以上檢測項目,均需在影像下清晰可見才能檢測。
檢測效率:每分鐘檢測數量 不低于150件(取決于產品送料速度)。

二、設備組成及主要機構

設備型號:SP-T300非標定制機          外形尺寸:900*800*1850mm
         組成部件清單:
序號 部件名稱 規格型號 數量 備注
1 視覺檢測軟件 SIPOTEK 1套 數據可上傳
2 工業電腦 SIPOTEK定制 1套

3 顯示器 PHILIPS  19”液晶顯示器 1臺

4 工業相機 Barsler工業相機 4套

5 相機調節伺服模組 SIPOTEK定制 4套

6 工業鏡頭 FA高清光學工業鏡頭 4套

7 光源 定制光學自適應光源 4套

8 檢測平臺 專業光學玻璃載臺 1套

9 伺服電機 松下·PANASONIC 1套

10 控制系統 SIPOTEK定制 1套

11 PLC運動協作 松下·PANASONIC 1套

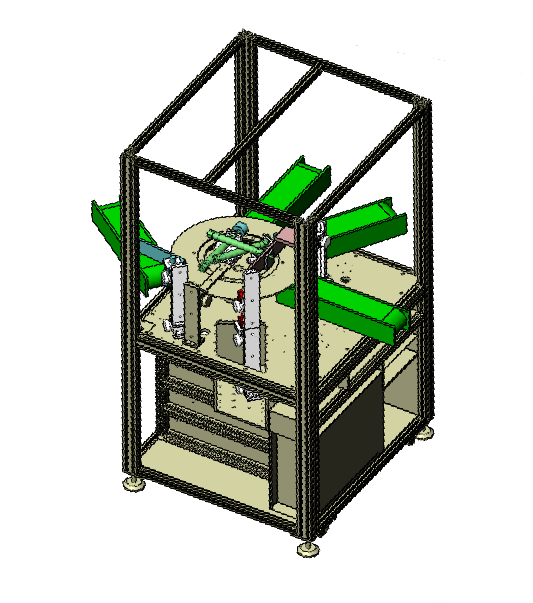

設備外觀3D立體圖

外觀檢測設備外觀檢測設備

三、樣件測試圖片:

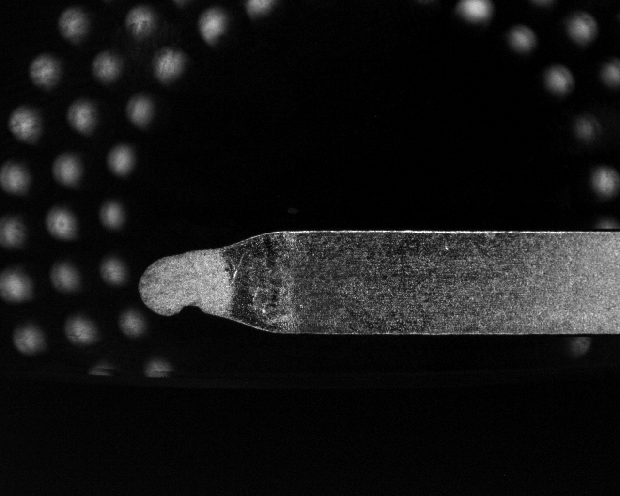

       頂部正光檢測原圖:

 外觀檢測設備

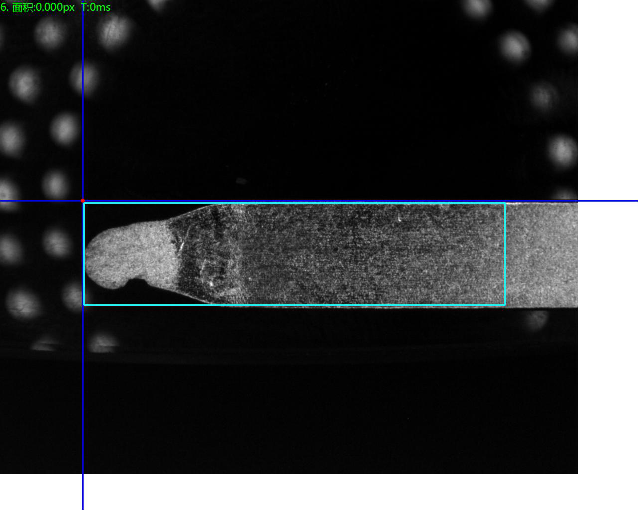

頂部正光檢測良品分析圖:OK

外觀檢測設備

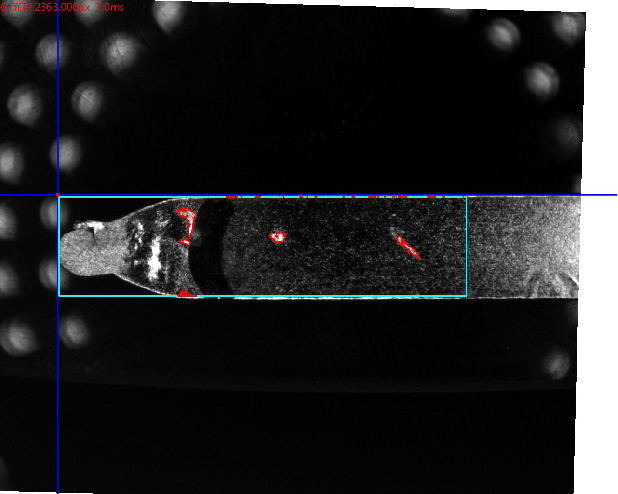

頂部正光檢測不良品分析圖:NG      不良特征: 凹陷      分析結果:可檢

外觀檢測設備

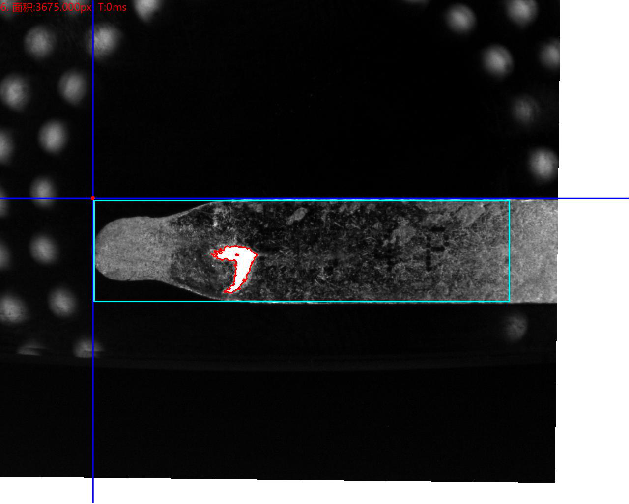

頂部正光檢測不良品分析圖:NG      不良特征: 壓傷      分析結果:可檢

外觀檢測設備

底部正光檢測原圖:


外觀檢測設備

底部正光檢測良品分析圖:OK

外觀檢測設備

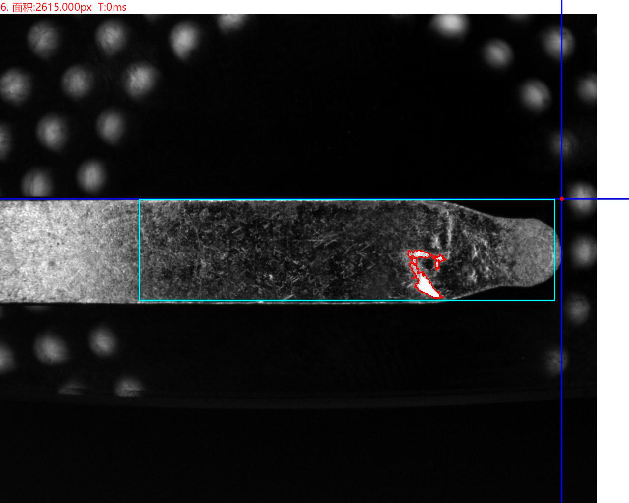

底部正光檢測不良品分析圖:NG      不良特征: 凹陷      分析結果:可檢

外觀檢測設備

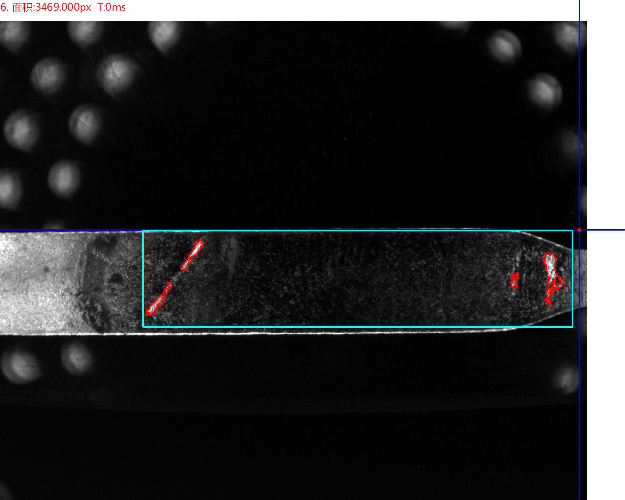

底部正光檢測不良品分析圖:NG      不良特征: 凹陷      分析結果:可檢

外觀檢測設備


四、系統安裝要求:

設備放置的檢測空間:  在流水線上并入安裝思普泰克視覺檢測系統,需要保證有足夠的空間以安裝設備。

環境溫度: 0-50攝氏度;
空氣濕度: 90% RH以下;
電子干擾: 為設備提供電子干擾較小的地方。
電源:        交流220V,50Hz,  耗電<1KVA。
