圓環磁鐵機器視覺檢測方案_思普泰克智能制造科技有限公司

一：檢測內容及要求

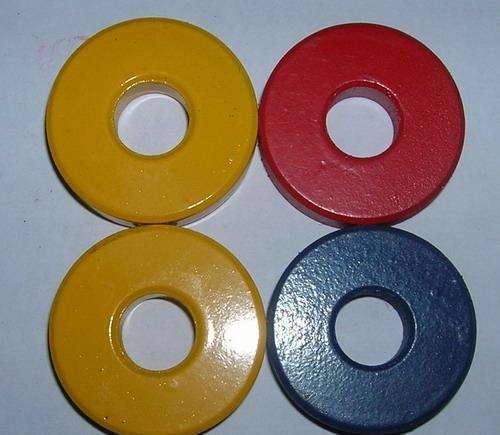

檢測工件面積：

               直徑5.35mm*高3.9mm的樣件的外觀、尺寸檢測

檢測內容：

               1:底部正光檢測外觀

               2:側面背光檢測外觀

               3:頂部正光檢測外觀

               4:側面背光檢測外觀

 注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量300-400件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.


二： 設備組成及主要機構

整體構成：尺寸：  900*800*1850  mm

型號:SP_T300

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19寸

4:工業相機: 4套   1個頂部正光 、1個底部正光 、1個側面正光、1個頂部背光

5:工業鏡頭: 2套FA工業鏡頭、2套定焦遠心鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

11:出料設備（皮帶出料）

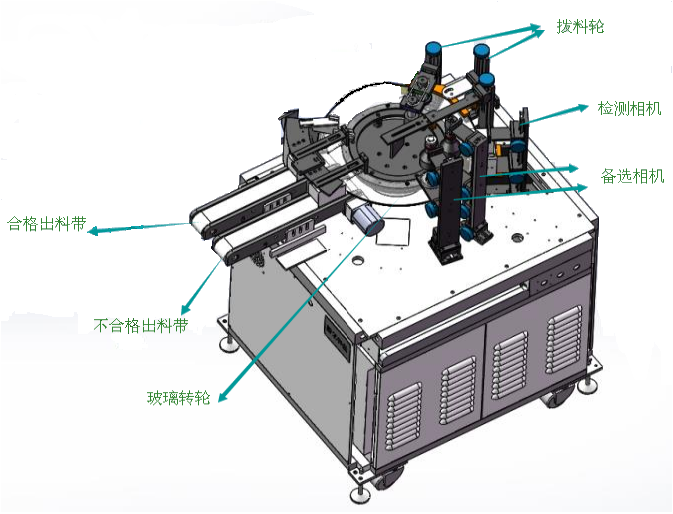

二.1： 設備外觀3D立體圖

二.2： 設備內部3D立體圖

三：1 底部正光檢測方式

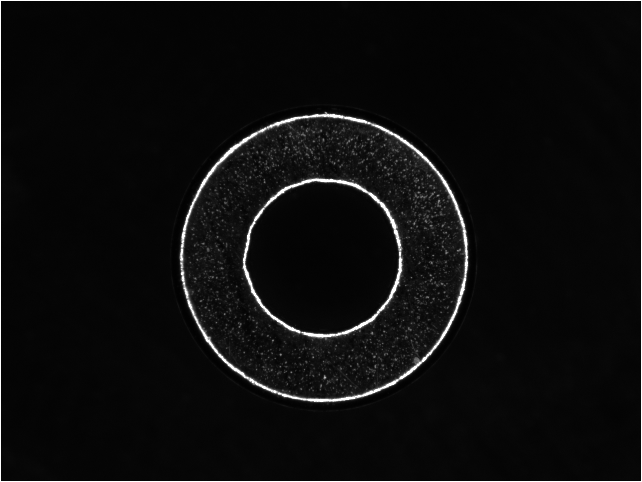

底部正光檢測效果原圖:

三：1 底部正光檢測方式

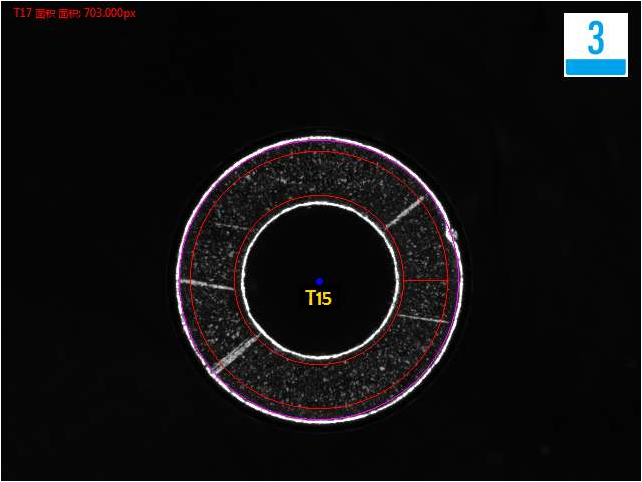

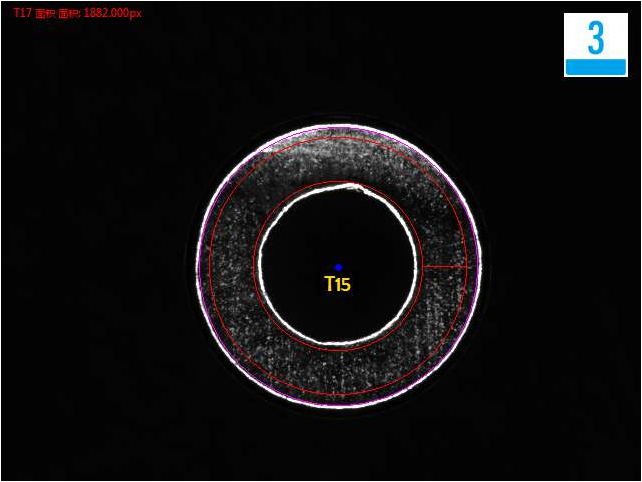

底部正光檢測刀紋不良品分析圖:NG

三：1 底部正光檢測方式

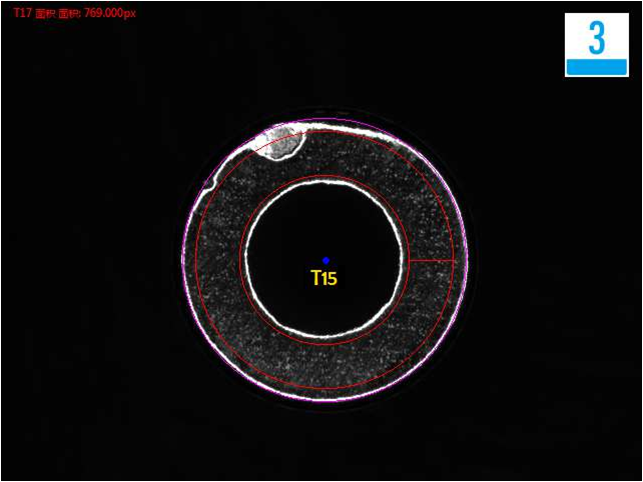

底部正光檢測掉邊不良品分析圖:NG

三：1 底部正光檢測方式

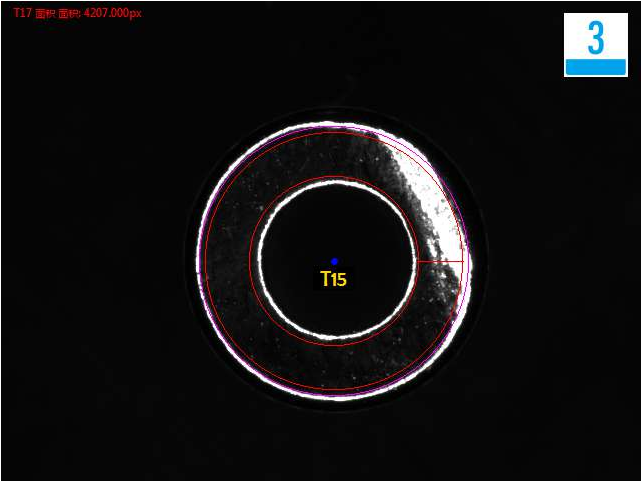

底部正光檢測斜面不良品分析圖:NG

三：1 底部正光檢測方式

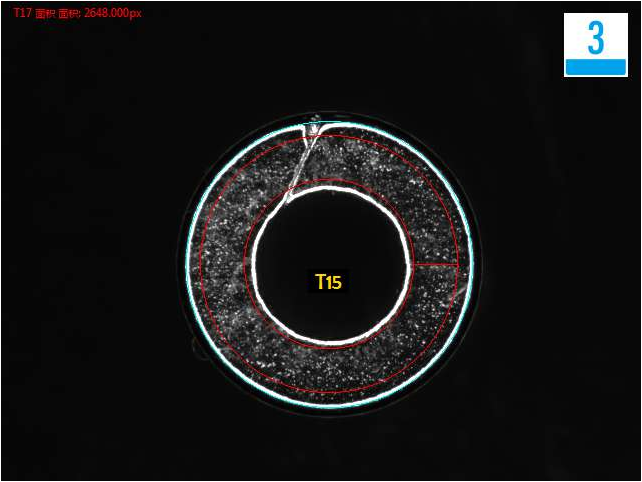

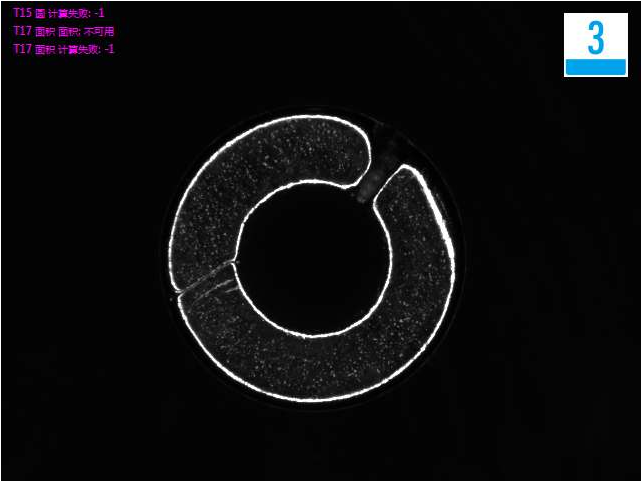

底部正光檢測開裂不良品分析圖:NG

三：2 側面背光檢測方式

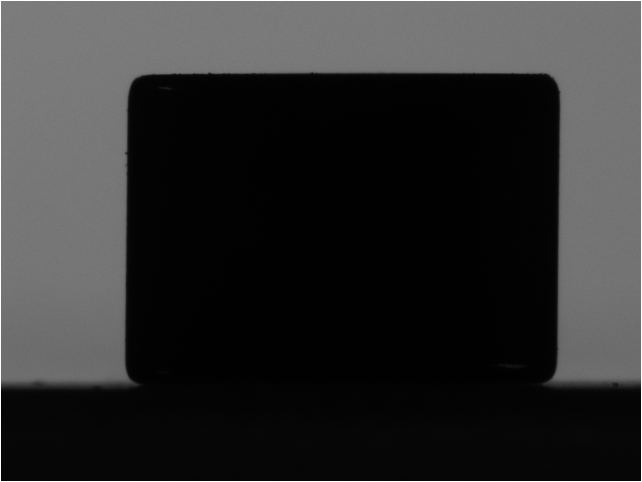

側面背光檢測效果原圖:

三：3 頂部正光檢測方式

頂部正光檢測開裂不良品分析圖:NG

三：3 頂部正光檢測方式

頂部正光檢測掉邊不良品分析圖:NG

三：4 頂部背光檢測方式

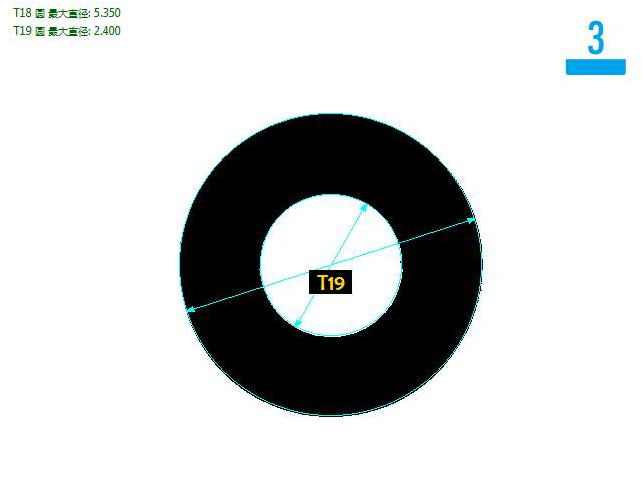

頂部背光檢測效果分析圖:OK

四.系統安裝要求:

設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：     交流220V，50Hz，  耗電＜1KVA

以上就是圓環磁鐵機器視覺檢測方案，想要更多方案歡迎咨詢思普泰克，安徽思普泰克智能制造科技有限公司研發的磁芯自動化機器視覺檢測設備,又稱,磁石光學篩選機,可應用于,磁性瓦外觀檢測,等磁性產品外觀缺陷檢測。如需產品自動化檢測方案商務咨詢：178-5603-5060（微信同號）
